UV装置基本構成の紹介
ハイテク時代に対応する当社UVユニット装置は紫外線を効率よく照射する高出力設計のデバイスを中心に、次の３つの製品によって構成されています。
照射器、電源装置、冷却装置の組合せにより、各種印刷、コーティング、接着等の分野においてあらゆる表面処理加工システムに応用されています。
最適の組合せを提供いたします
照射器
- +
電源装置
- +
冷却装置
照射器

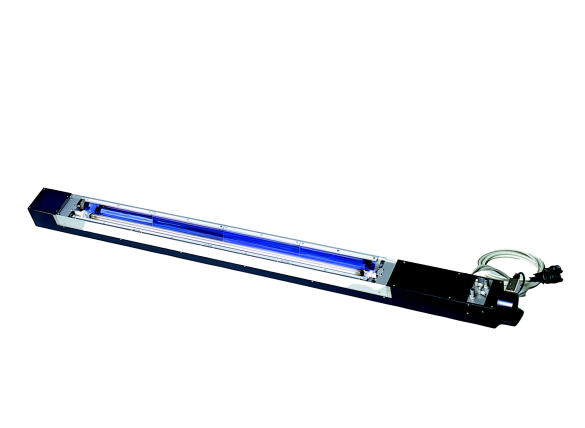

空冷式照射器
-
シャッター付照射器
- ミラー材質（アルミミラー、コールドミラー）
- ミラー設計（集光、ロングフォーカス、平行）
- 各種光学フィルター
- 設置環境に応じた空冷方式（排気冷却、給排気冷却）
水空冷式照射器
-
オフセット印刷機用 水空冷照射器
- シャッター方式（観音式）採用
- ミラー材質（メタルコールドミラー）
- 設置スペースの狭い印刷機にも搭載可能
- 照射器をコンパクト化することによる付帯設備の費用削減
- ハイパワー照射
- 水冷併用による排気量の削減
-
光学フィルム用 水空冷照射器
- シャッター方式（観音式）採用
- ミラー材質（メタルコールドミラー）
- 空冷照射器と比較して、幅を約二分の一に抑え、軽量・コンパクト化、付帯設備の費用削減
- 光学フィルム用のコーター機、設置スペースの狭いコーター機にも搭載可能（ON-ROLL式）
- ハイパワー照射
- 水冷併用による排気量の削減
電源装置
-
UBXシリーズ紹介
- 小型・軽量：従来型の電源装置と比較して容積・重量の比率が低減
- ランプ出力安定：電圧変動の影響を受けにくい
- 省エネ：UVコントロールシステムとの組合せで省電力を実現
- 調光：5段階調光や無段階調光にて任意の出力設定が可能
- ランプ電力：業界最大の72Kw級までラインナップ
-
フィードバックシステムの紹介
- 安定したUV照射
- UVランプの管理 が可能
UVコントロールシステムを搭載することにより、 照射される紫外線が一定となるようランプ電力を制御し、電力を節約できます。
このシステムで紫外線の状態を常時監視が可能となり、生産現場の負荷軽減にも寄与します
冷却装置
空冷式
-
排風タイプ

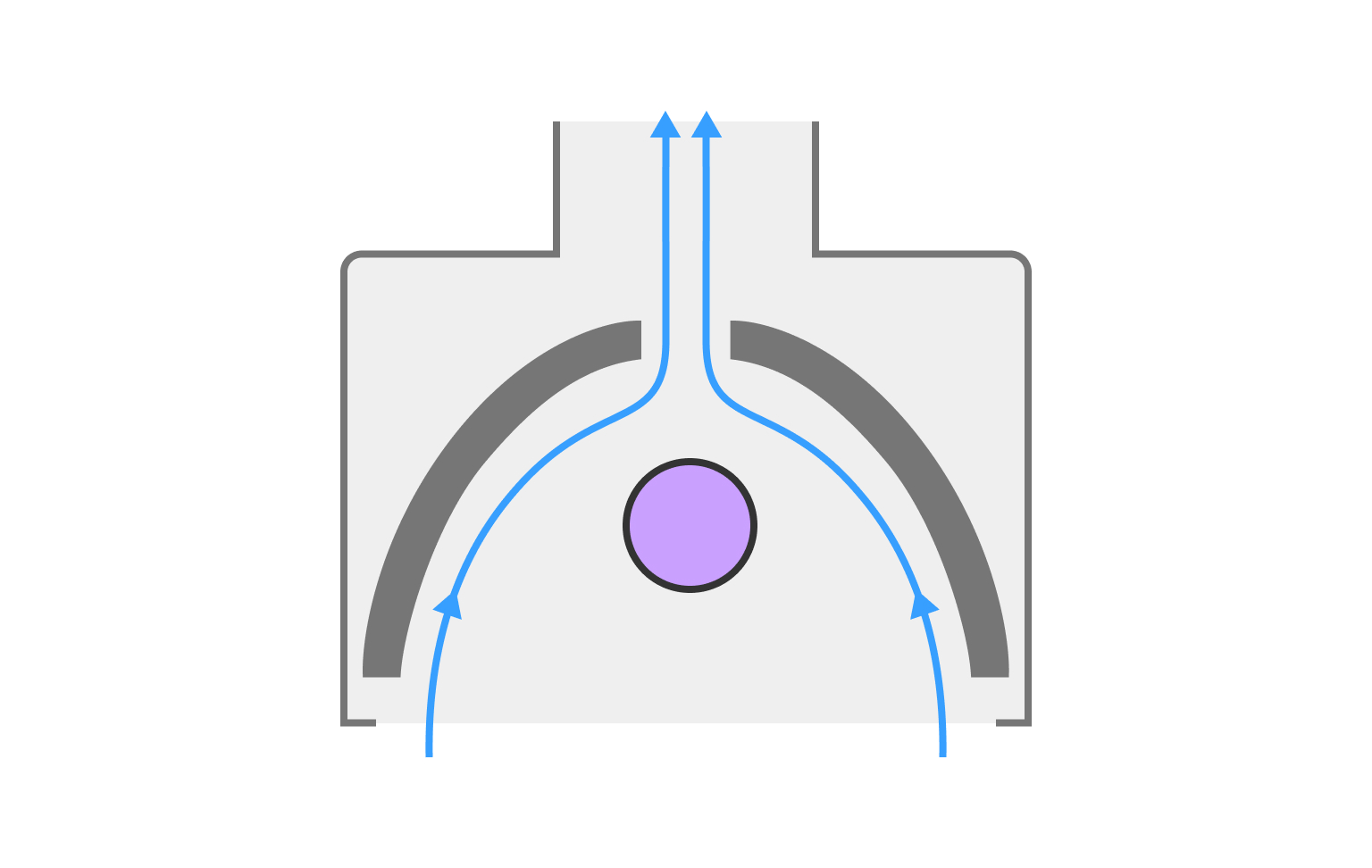

- 照射器背面から排気
- ランプの排熱とオゾンを排気
- 水冷式と比べ設備や保守操作が容易
-
送排風タイプ
- 被照射物周囲の空気を使わずにランプを冷却
- クリーンルームで使用する場合や有機溶剤を使用している場所で使用を推奨
水冷式

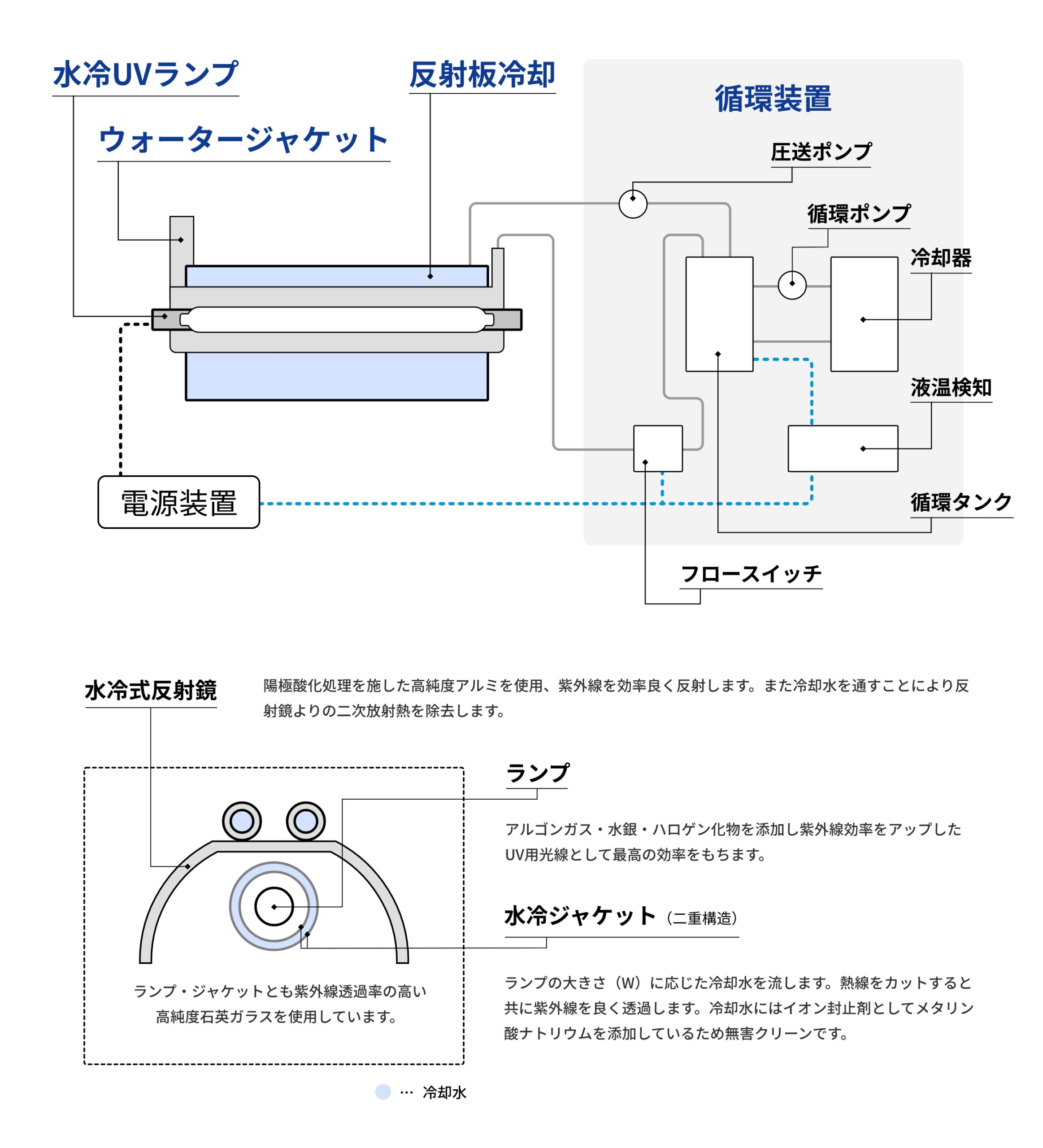

水冷ジャケット管を使うことにより、ランプの冷却を行う
水空冷式
- ランプは空冷、反射板（シャッター）を水冷することで、効率よく冷却させることが可能
- 排風量を低減
- 照射器のコンパクト化
関連製品
-
【光源】UV-LED -
【光源】ランプ -
評価・実験・検査
